PKP HotPatch 3

PKP HotPatch 3 on konttipohjainen mobiili asfalttilaitteisto, joka on kehitetty kuuman asfalttimassan valmistukseen suoraan työmaan tai korjauskohteen läheisyydessä. Laitteisto vastaa tilanteisiin, joissa tavallinen asfalttiasemalogistiikka on hidas, kallis tai epäkäytännöllinen.

Asfalttipaikkausta suoraan kohteessa

PKP HotPatch 3 on konttipohjainen mobiili asfalttilaitteisto, joka mahdollistaa laadukkaan kuuman asfalttimassan valmistuksen suoraan työmaan tai korjauskohteen vieressä.

Laitteisto on kehitetty poistamaan perinteisen asfalttilogistiikan pullonkaulat: pitkät kuljetusmatkat, korkeat kustannukset ja riippuvuus kiinteiden asfalttiasemien aukioloajoista tai talvisista sulkuaioista. Väliaikaisten ja heikkolaatuisten kylmäpaikkausten sijaan korjaukset toteutetaan heti kestävällä, kuumalla massalla.

Keskeiset teknologiat

Konttipohjainen mobiili rakenne
Kiviainesjärjestelmä
Bitumin lämmitys ja kierrätys
Sekoitin
Punnitus / annostelu
Ohjausjärjestelmä
Kuuman massan purku
Kuljetettavuus ja työmaakäyttö

Soveltuvuus ja käyttökohteet:

Maantie- ja katukorjaukset
Lentokentät
Teollisuusalueet
Satamat ja terminaalit
Yksityistiet ja syrjäiset kohteet
Kriittinen infrastruktuuri

Laitteisto soveltuu käytettäväksi myös haastavissa sää- ja talviolosuhteissa.

Keskeiset hyödyt:

Kuuma massa lähellä korjauskohdetta — Vähentää riippuvuutta kiinteän asfalttiaseman sijainnista.
Sopii pienempiin paikkausmääriin — Mahdollistaa järkevämmän toiminnan silloin, kun täysi asfalttikuorma ei ole tarkoituksenmukainen.
Liikkuva ja joustava ratkaisu — Soveltuu kohteisiin, joissa paikkaustarve vaihtelee ja etäisyydet voivat olla pitkiä.

Näin PHP HotPatch toimii

Tutustu PKP HotPatch -laitteistolla toteutettavan asfalttipaikkauksen vaiheisiin.

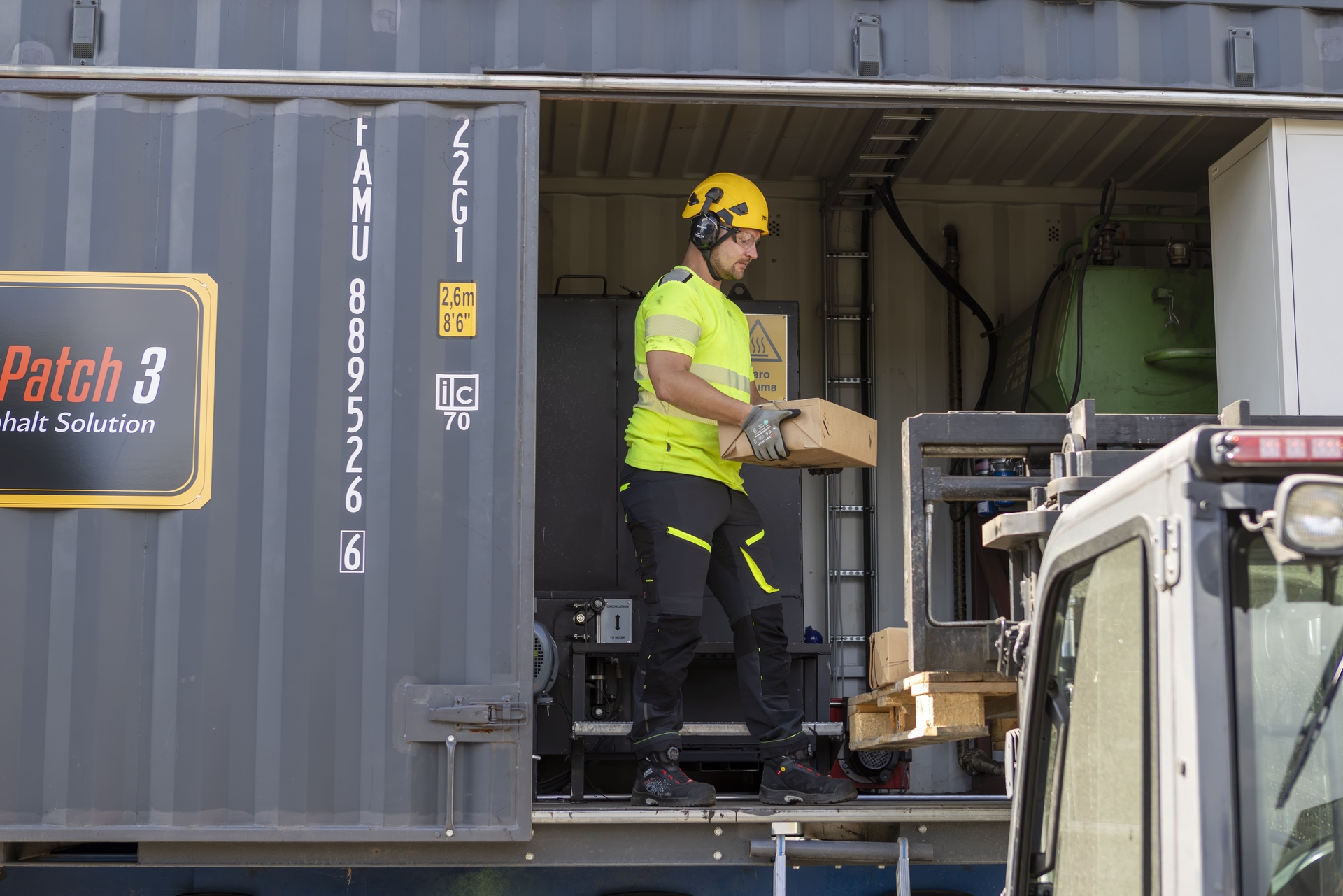

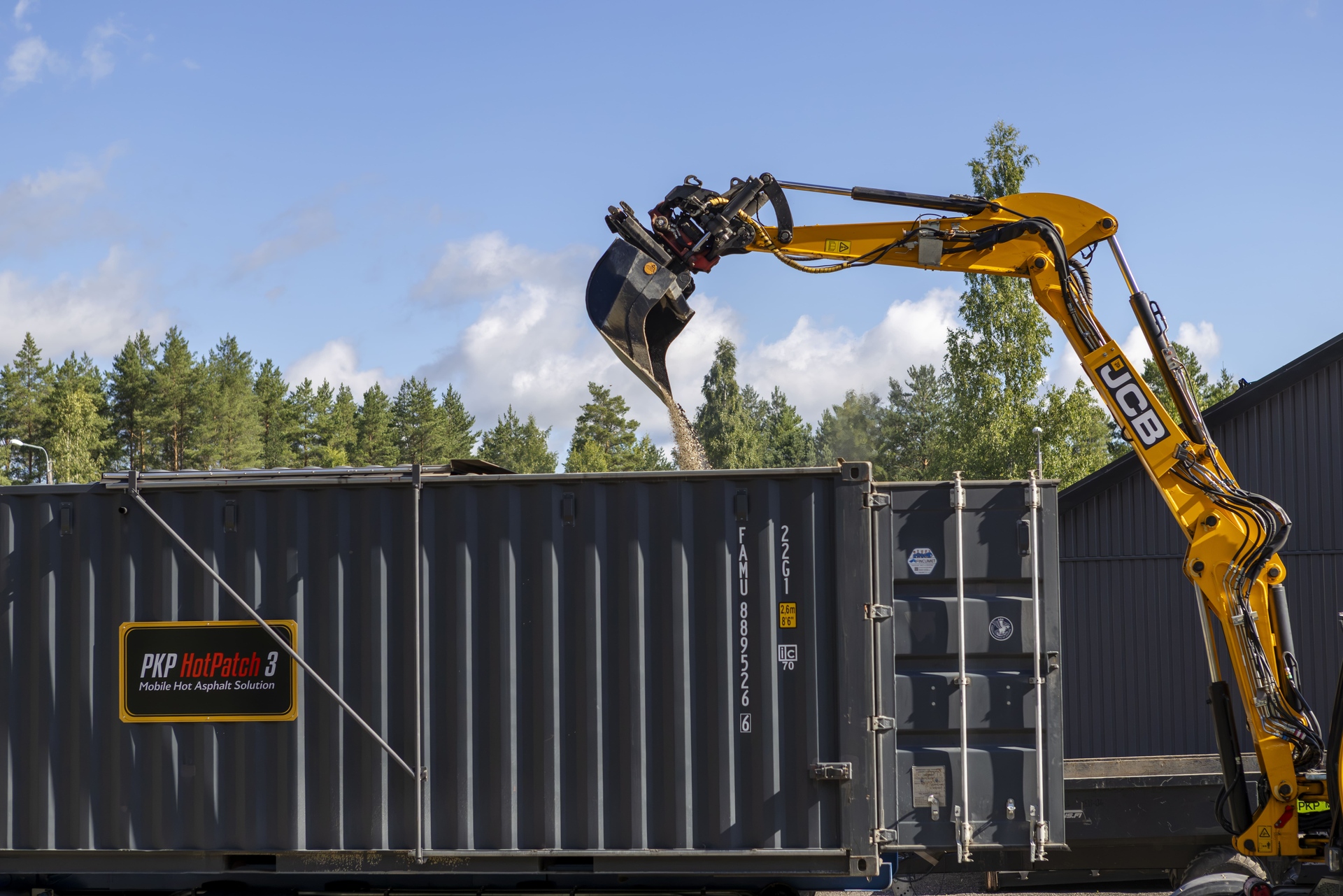

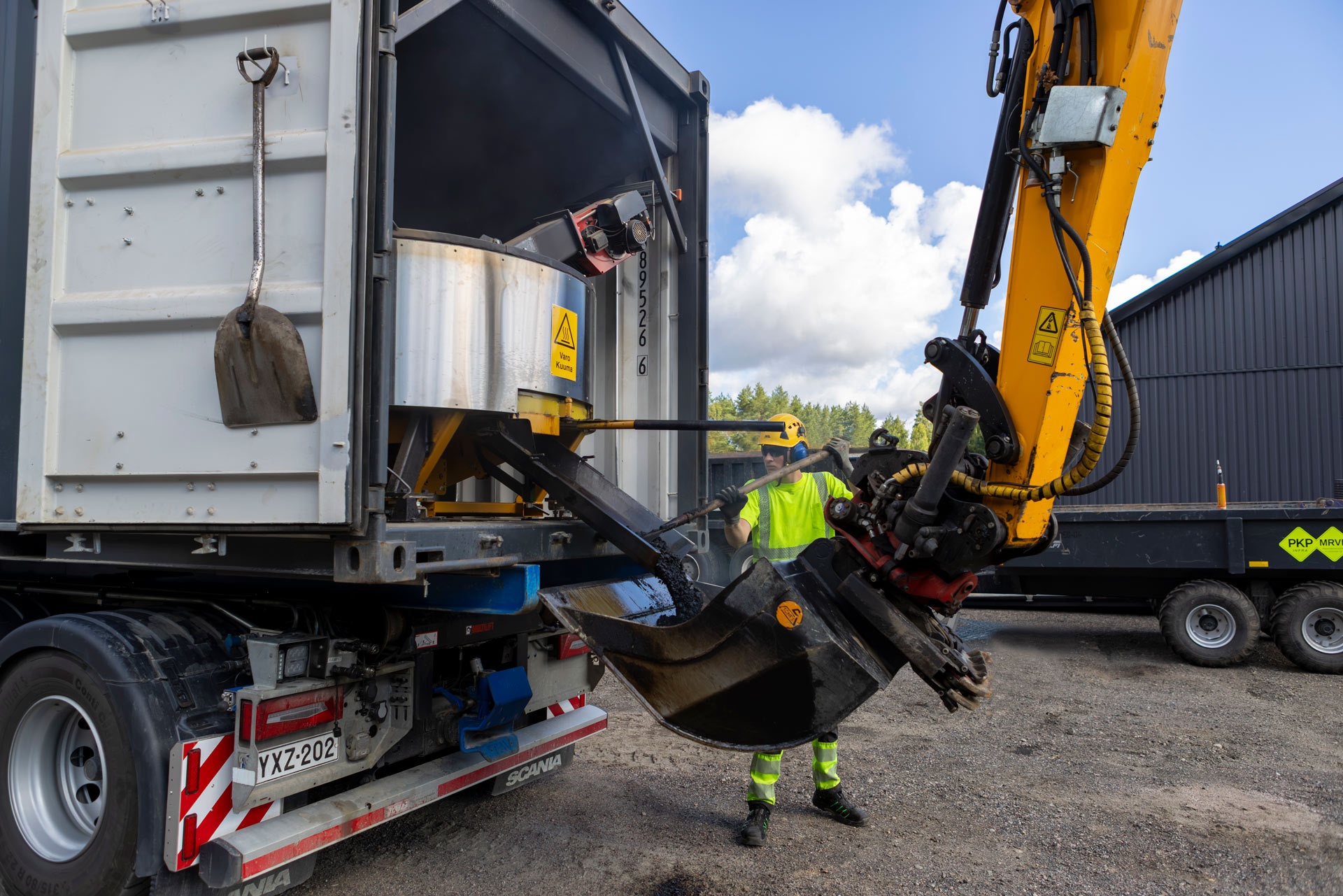

1. Raaka-aineiden lastaus

Kiviaines ja bitumi lastataan konttiin.

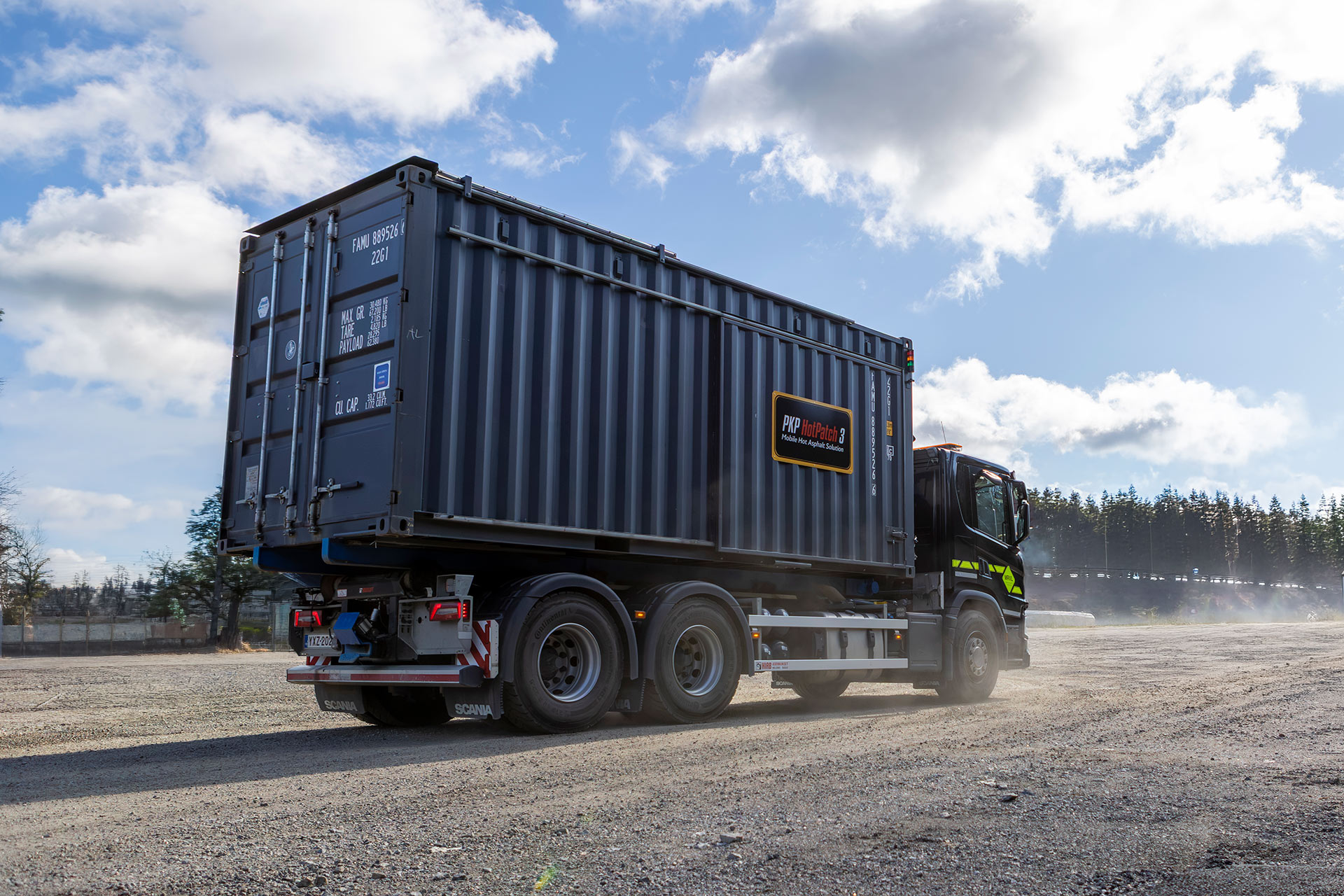

2. Kuljetus työmaalle

Kontti kuljetetaan kuorma-autolla.

3. Lämmitys

Bitumi ja kiviaines kuumennetaan tavoitelämpötilaan.

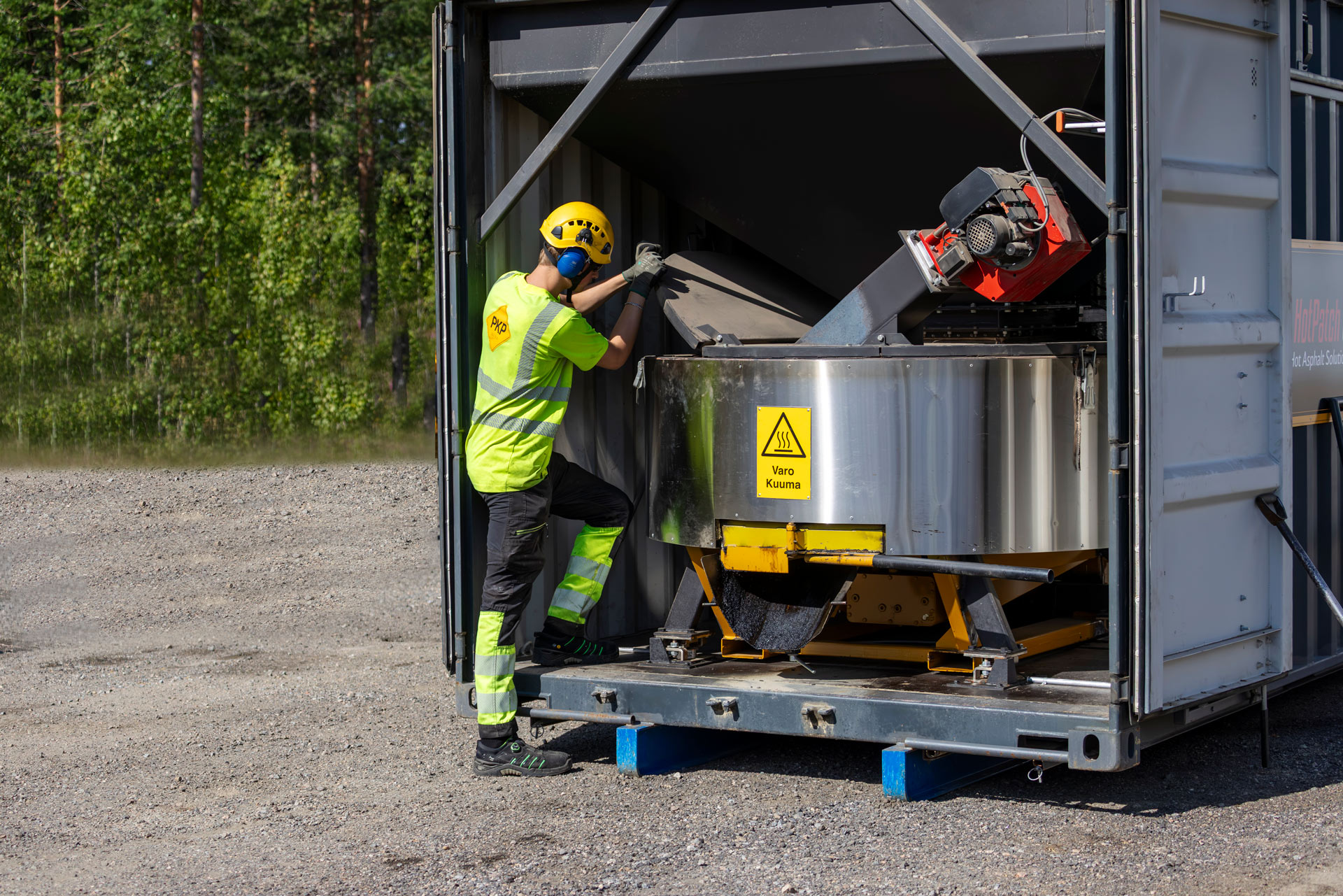

4. Asfalttimassan valmistus

Kiviaines ja bitumi sekoitetaan valmiiksi asfalttimassaksi.

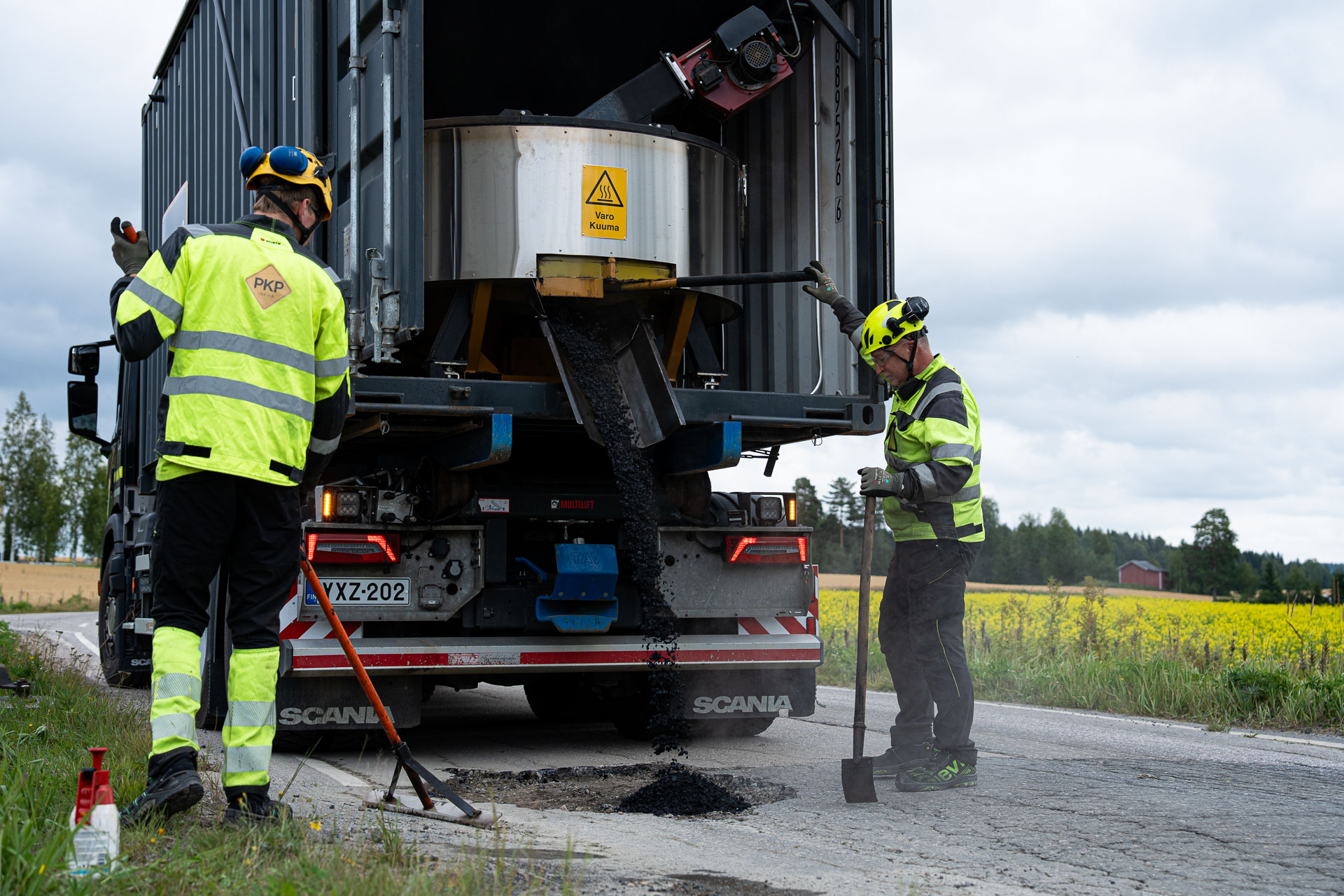

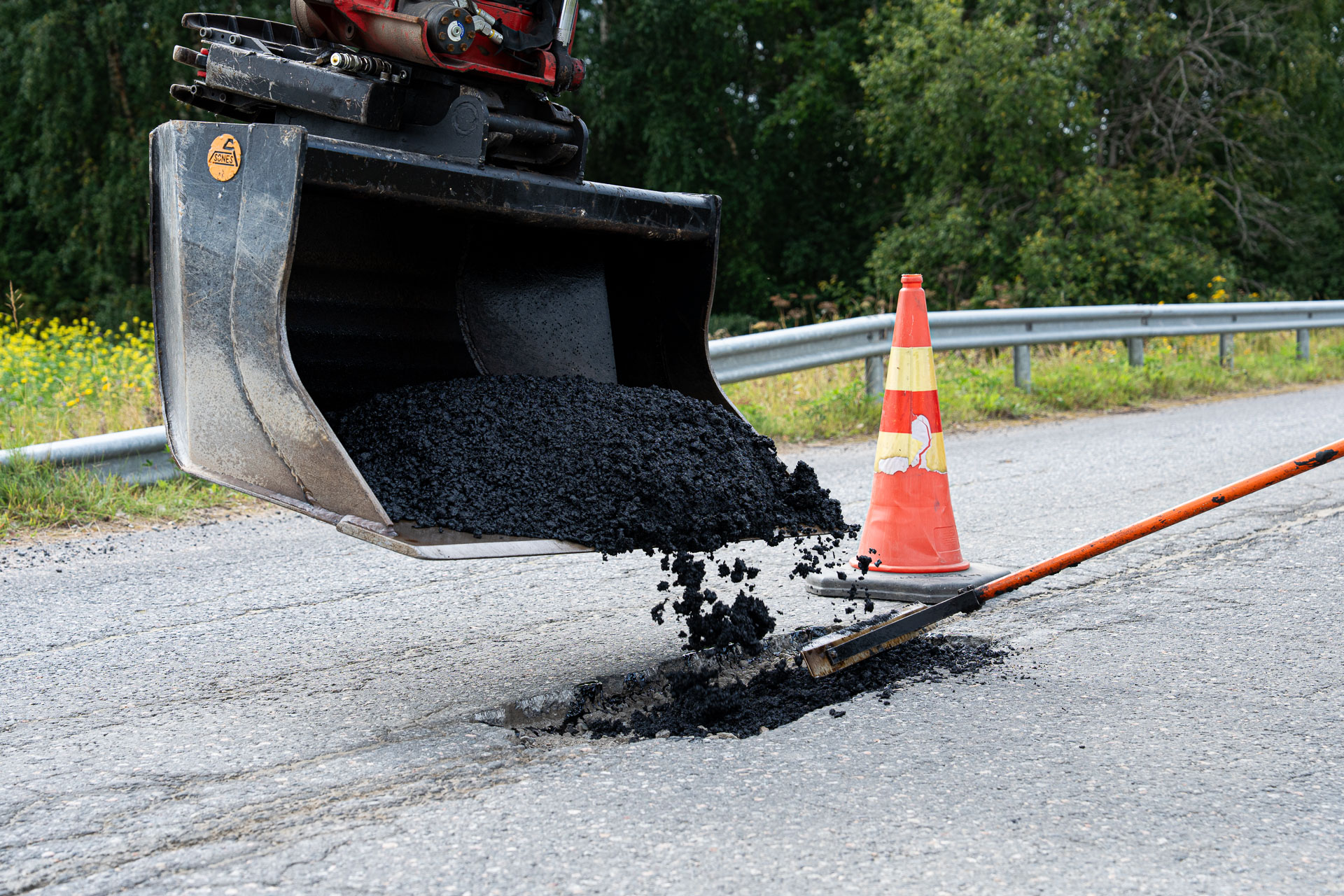

5. Korjausalueen täyttö

Asfalttimassa puretaan korjauskohteeseen.

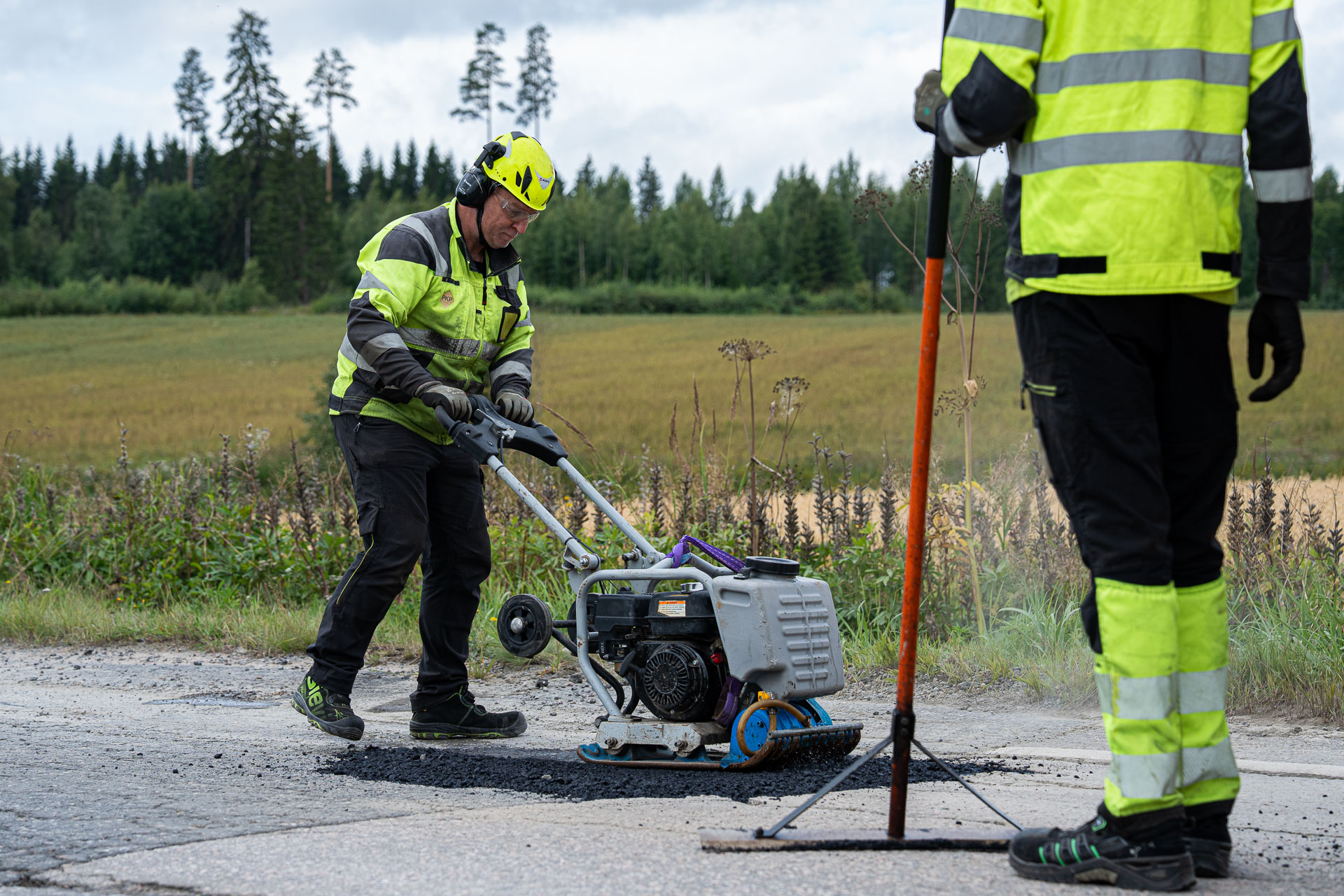

6. Viimeistely

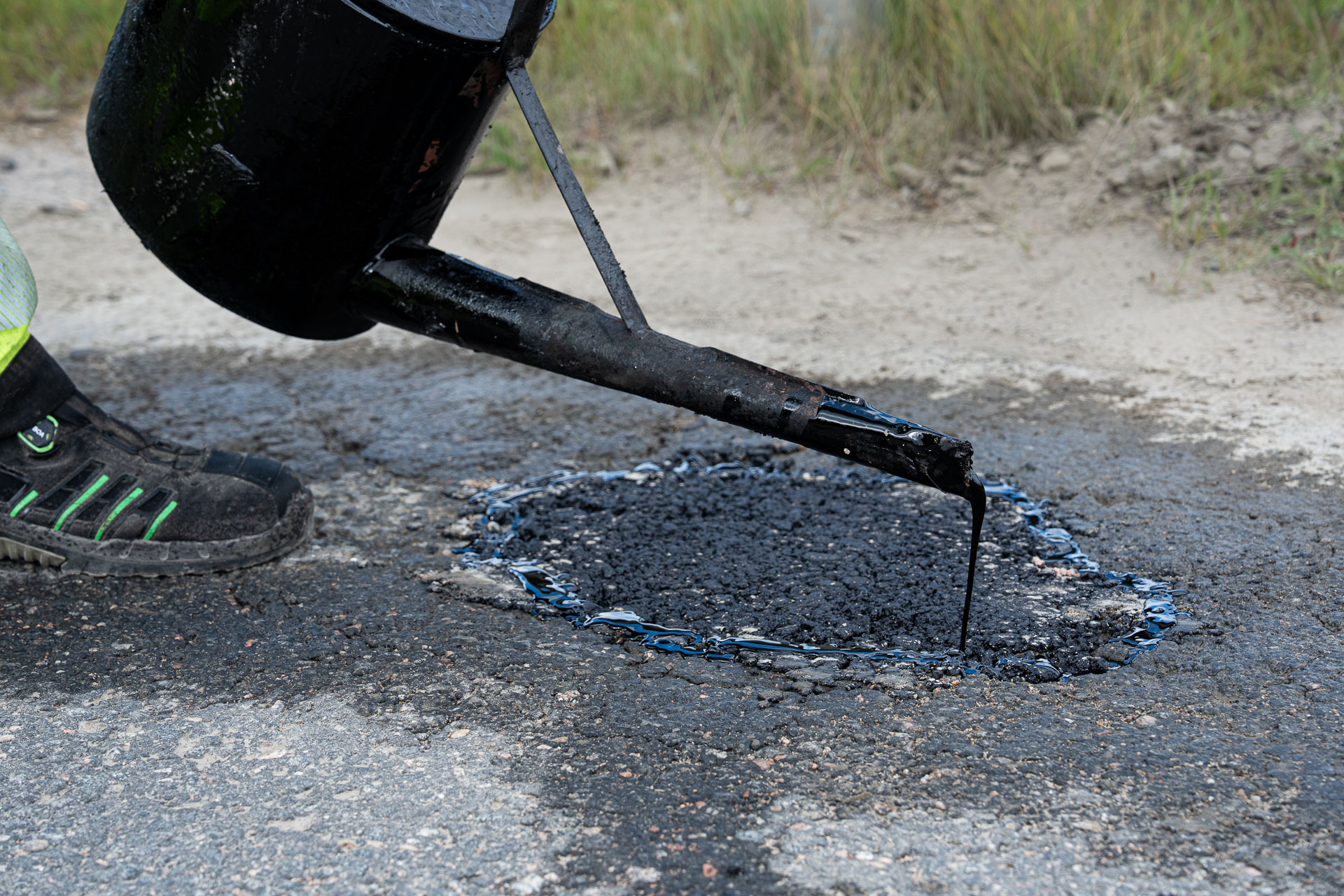

Asfalttimassa tiivistetään ja reunat bitumoidaan.

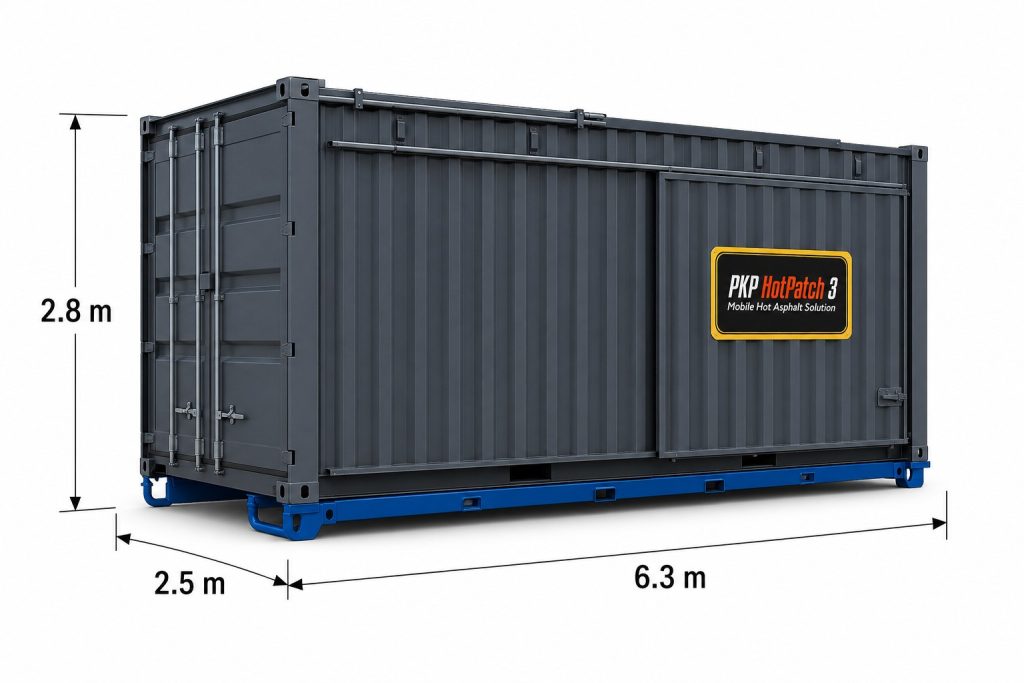

Tekniset tiedot

Lataa Data sheet (pdf)

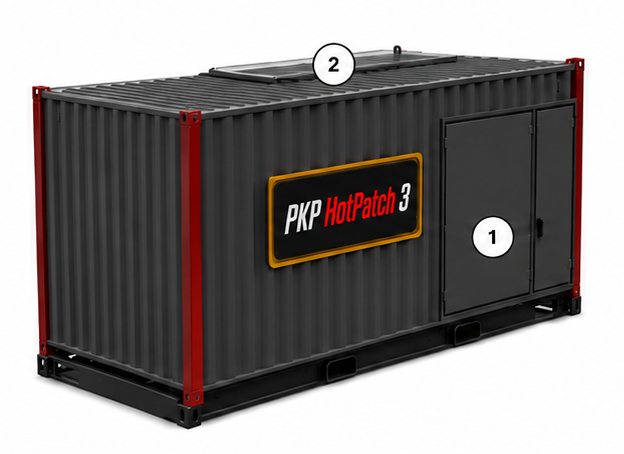

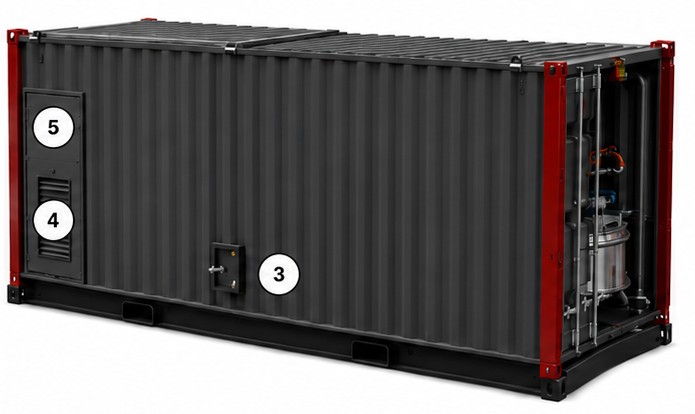

Ulkoa

Nro	Komponentti	Toiminto
1	Oikea sivu	Sivuluukku / sivun huoltoaukko.
2	Katto	Liukuva kiviaineksen täyttöluukku.
3	Vasen sivu	Luukku, josta pääsy kuuman bitumin juoksutushanaan.
4	Vasen sivu	Moottorin jäähdytysaukot.
5	Vasen sivu	Dieselgeneraattorin huoltoluukku.

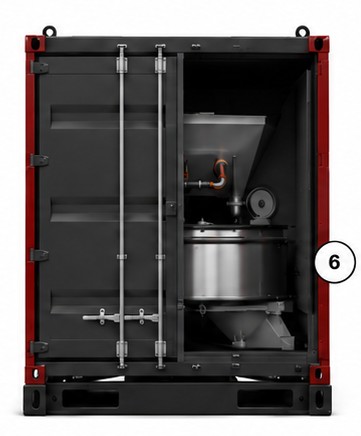

6	Takaosa	Takaovet ja asfaltin purkualue.

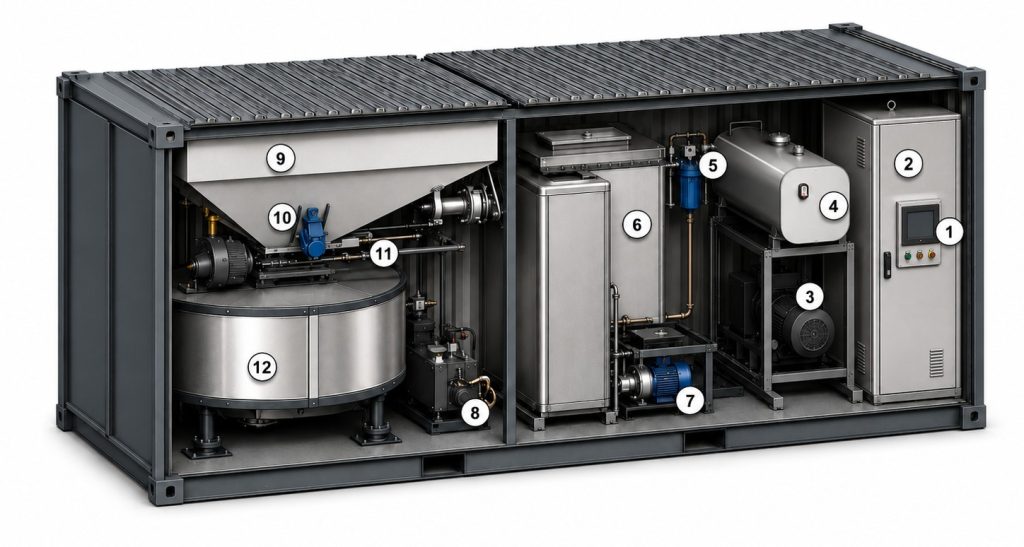

Sisältä

Nro	Komponentti	Toiminto

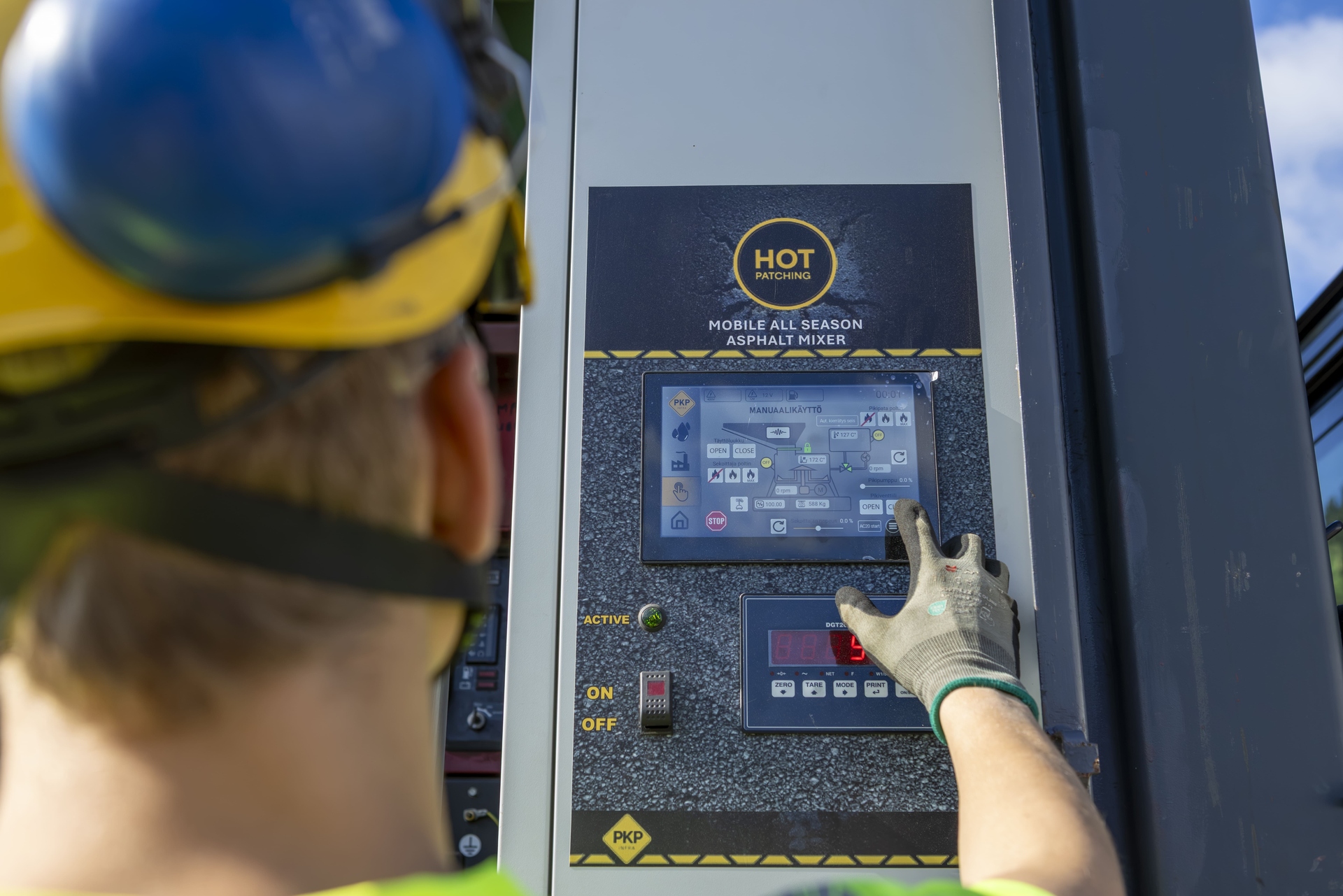

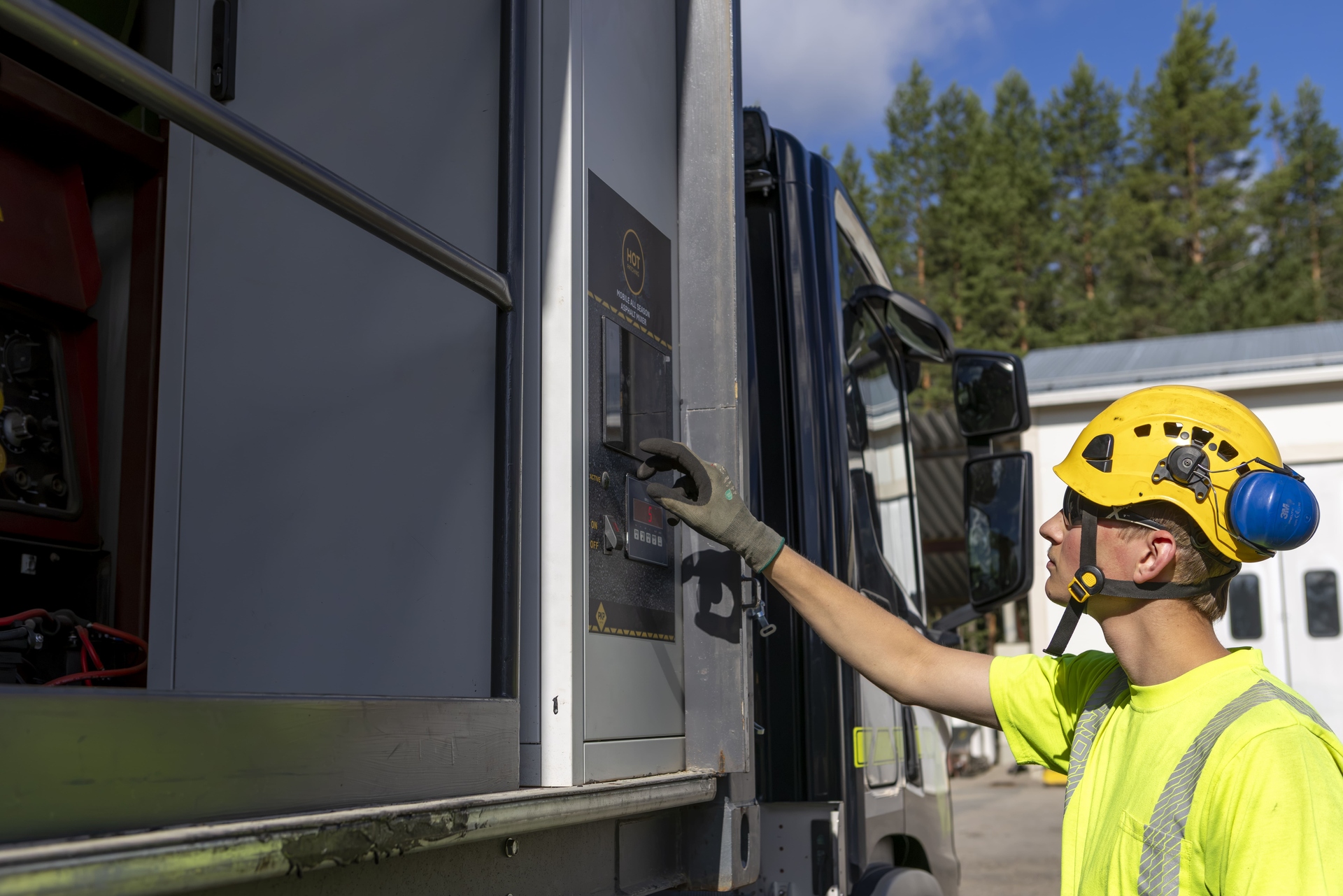

1	Käyttö- / ohjauspaneeli	Prosessinohjauksen pääkäyttöliittymä.
2	Sähkökeskus	Sähkö- ja ohjausjärjestelmän komponentit.
3	Dieselgeneraattori	Tuottaa yksikön tarvitseman sähkötehon.
4	Yhteinen polttoainesäiliö	Polttoaine dieselgeneraattorille ja molemmille prosessipolttimille.
5	Polttimien polttoainesuodatus	Suodattaa polttoaineen ennen polttimia.
6	Bituminkeitin	Eristetty terässäiliö bitumin varastointiin ja lämmittämiseen.
7	Bitumipumppu	Pumppu bitumin kierrätykseen ja siirtoon sekoittimeen.
8	Hydrauliikkayksikkö	Sähkökäyttöinen hydrauliikkayksikkö.
9	Kiviainessuppilo	Siilo kiviaineksen varastointiin.
10	Suppilovibraattori	Avustaa kiviaineksen virtausta.
11	Kiviaineksen syöttöportti	Ohjaa kiviaineksen virtausta suppilosta sekoittimeen.
12	Asfalttisekoitin	Sekoitin kiviaineksen kuumennukseen ja asfalttimassan sekoitukseen.
